Plunger corto estilo palanca sin bloqueo


Numero de parte FRSN250 (Sin Bloqueo)
Numero de parte FRSN250 (Sin Bloqueo)
Numero de parte FRSN250 (Sin Bloqueo)

Plunger corto estilo palanca con bloqueo
Los Plungers cortos estilo Palanca con bloqueo cuentan con un cuerpo más corto ideal para aplicaciones en espacios limitados.

Características especiales

  • Diseño con palanca
  • Sin Bloque
  • Punta chaflanada
  • Disponible en acero y acero inoxidable
Plunger Sin Bloqueo
  • ANSI
  • MÉTRICO
  • conversión métrica y pulgadas:Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
    in. = mm

Acero Sin Bloqueo

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
(in.)
(in.)
(in.)
(in.)
(in.)
sin elemento de bloqueo
elemento de bloqueo
Inicial
Final

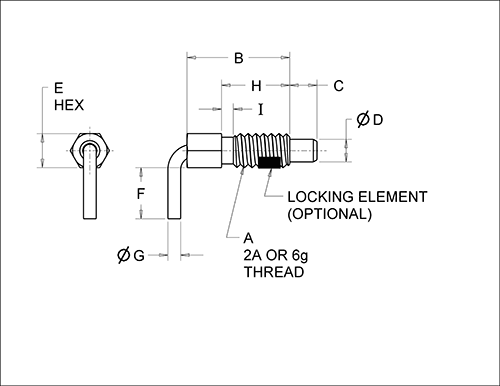

A
B
C
D
E
F
G
H
I
FRSN250 FRSN250P
.12
.50
1/4-20
0.75
.20
.16
.25
.40
0.09
.50
*
FRSN375 FRSN375P
.25
1.25
3/8-16
1.13
.30
.25
.38
0.56
.14
.75
.13
FRSN500 FRSN500P
.50
2.0
1/2-13
1.50
0.40
.31
.50
.75
.19
1.0
.15
FRSN625 FRSN625P
.75
2.5
5/8-11
1.88
.50
.38
.62
.88
.19
1.25
.18

*NO THREAD RELIEF FOR 1/4-20 SERIES

Acero Inoxidable Sin Bloqueo

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
(in.)
(in.)
(in.)
(in.)
(in.)
sin elemento de bloqueo
elemento de bloqueo
Inicial
Final
A
B
C
D
E
F
G
H
I
SSFRSN250 SSFRSN250P
.12
.50
1/4-20
0.75
.20
.16
.25
.40
0.09
.50
*
SSFRSN375 SSFRSN375P
.25
1.25
3/8-16
1.13
.30
.25
.38
0.56
.14
.75
.13
SSFRSN500 SSFRSN500P
.50
2.0
1/2-13
1.50
0.40
.31
.50
.75
.19
1.0
.15
SSFRSN625 SSFRSN625P
.75
2.5
5/8-11
1.88
.50
.38
.62
.88
.19
1.25
.18

*NO THREAD RELIEF FOR 1/4-20 SERIES

Acero Sin Bloque

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, N
Rosca
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
sin elemento de bloqueo
elemento de bloqueo
Inicial
Final
A
B
C
D
E
F
G
H
I
FRSNM6 FRSNM6P
5
2.2
M6 x 1.0
19
5
4
6
10
2.3
12.7
*
FRSNM10 FRSNM10P
1.1
5.6
M10 x 1.5
29
7.8
6.4
10
14
3.6
19
3.3
FRSNM12 FRSNM12P
2.2
8.9
M12 x 1.75
38
10
8
12
19
4.8
25
3.8
FRSNM16 FRSNM16P
3.3
11.1
M16 x 2.0
48
13
9.7
16
22
4.8
32
4.6

*NO THREAD RELIEF FOR M6 SERIES

Acero Inoxidable Sin Bloque

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, N
Rosca
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
sin elemento de bloqueo
elemento de bloqueo
Inicial
Final
A
B
C
D
E
F
G
H
I
SSFRSNM6 SSFRSNM6P
5
2.2
M6 x 1.0
19
5
4
6
10
2.3
12.7
*
SSFRSNM10 SSFRSNM10P
1.1
5.6
M10 x 1.5
29
7.8
6.4
10
14
3.6
19
3.3
SSFRSNM12 SSFRSNM12P
2.2
8.9
M12 x 1.75
38
10
8
12
19
4.8
25
3.8
SSFRSNM16 SSFRSNM16P
3.3
11.1
M16 x 2.0
48
13
9.7
16
22
4.8
32
4.6

*NO THREAD RELIEF FOR M6 SERIES
