Plungers moleteados de ajuste a presión de acero o acero inoxidable.

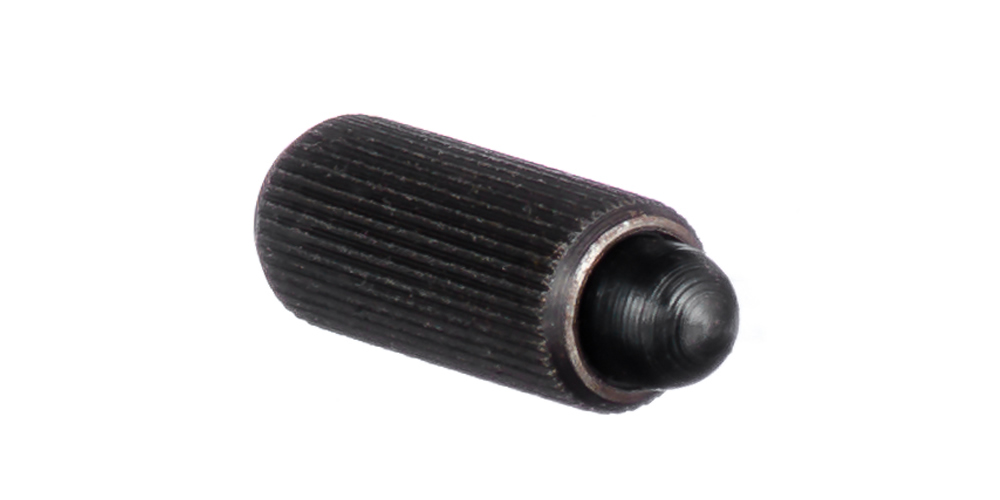

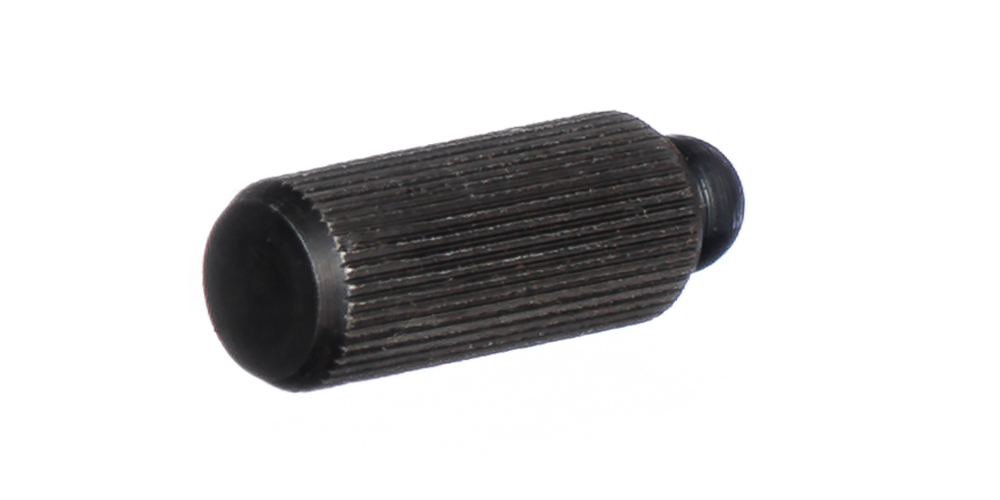

Numero de parte PFPK54
Numero de parte PFPK54
Numero de parte PFPK54

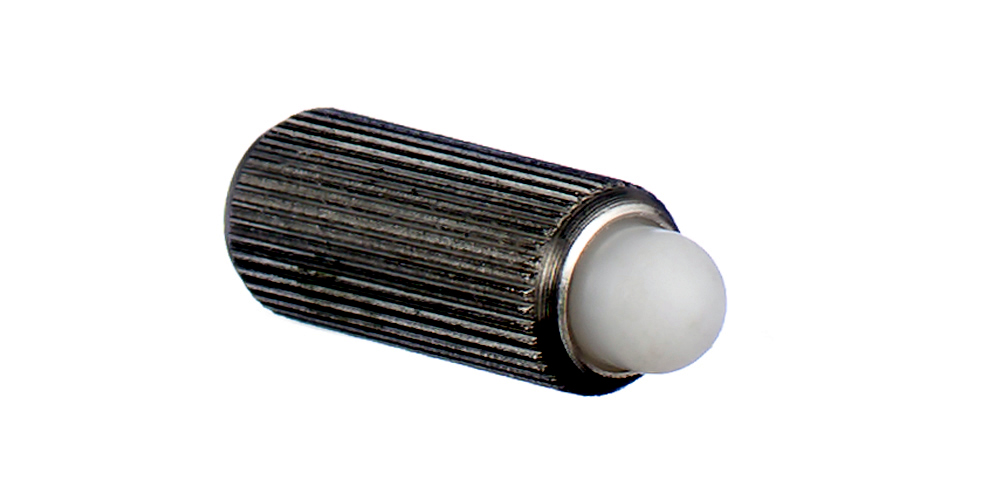

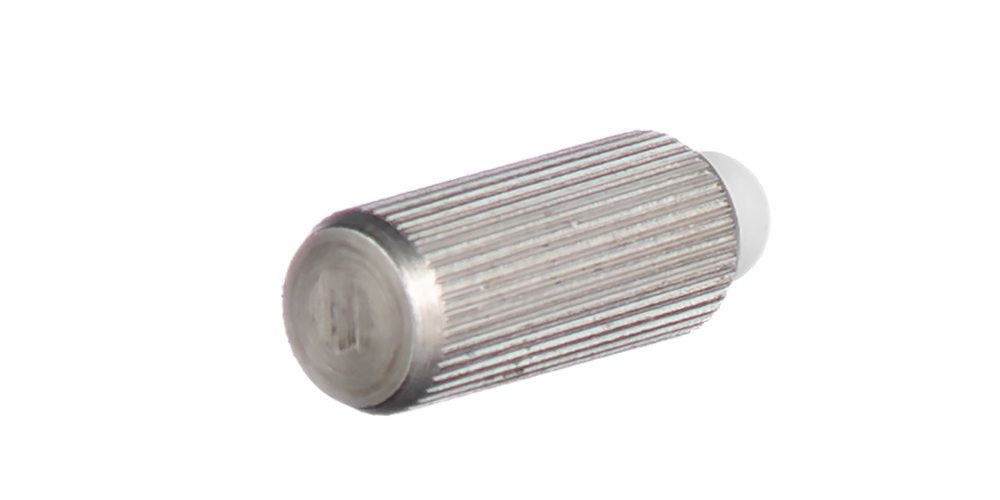

Numero de parte DSPFPK54
Numero de parte DSPFPK54
Numero de parte DSPFPK54

Los Plungers Vlier de ajuste a presión están diseñados para ser instalados de manera sencilla en madera plástico o aluminio, ideal para aplicaciones donde no es necesario un Plunger con rosca. La cabeza de Nylon resiste el desgaste.

Características especiales

  • Instalación sencilla
  • Sin ajustes de rosca
  • Nylon plunger resists marring
  • Los nylon resiste desgaste
  • El acero inoxidable resiste la corrosión
  • El acero inoxidable soporta altas temperaturas
Plungers moleteados de ajuste a presión - ANSI
Instalación recomendada Tamaños de orificio
AceroAcero
cabeza de Delrin		Acero
inoxidable		Acero inoxidable
cabeza de Delrin		instalación
sugerida
Hoyo Dia.
in.		Herramienta de instalación
PFPK51DPFPK51SPFPK51DSPFPK510.203 +.001 / -.000KT51
PFPK52DPFPK52SPFPK52DSPFPK52
PFPK53DPFPK53SPFPK53DSPFPK530.250 +.002 / -.000KT53
PFPK54DPFPK54SPFPK54DSPFPK54
PFPK57DPFPK57SPFPK57DSPFPK570.375 +.002 / -.000KT55
PFPK58DPFPK58SPFPK58DSPFPK58
PFPK59DPFPK59SPFPK59DSPFPK590.500 +.002 / -.000KT60
PFPK60DPFPK60SPFPK60DSPFPK60
  • ANSI
  • conversión métrica y pulgadas:Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
    in. = mm

Plungers moleteados de ajuste a presión

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
(in.)
(in.)
(in.)
(in.)
Acero
Acero inoxidable
Inicial
Final

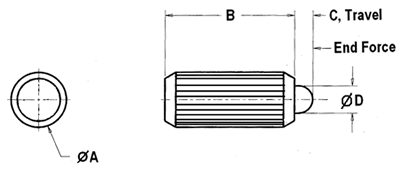

A
Diámetro O.D.
B
Largo
C
Proyección
D
Diámetro de la cabeza
PFPK51 SPFPK51
0.75
2.10
0.215
0.500
0.094
0.121
PFPK52 SPFPK52
1.5
4.5
0.210
0.500
0.094
0.121
PFPK53 SPFPK53
1.25
3.0
0.210
0.580
0.125
0.168
PFPK54 SPFPK54
2.5
6.0
0.254
0.580
0.125
0.168
PFPK57 SPFPK57
2.5
7.0
0.379
0.900
0.187
0.234
PFPK58 SPFPK58
5.0
14.0
0.379
0.900
0.187
0.234
PFPK59 SPFPK59
4.0
9.0
0.504
1.250
0.250
0.332
PFPK60 SPFPK60
8.0
18.0
0.504
1.250
0.250
0.332

Plungers moleteados de ajuste a presión con cabeza de Delrin

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
(in.)
(in.)
(in.)
(in.)
Acero
Acero inoxidable
Inicial
Final
A
Diámetro O.D.
B
Largo
C
Proyección
D
Diámetro de la cabeza
DPFPK51 DSPFPK51
0.75
2.0
0.210
0.500
0.094
0.121
DPFPK52 DSPFPK52
1.5
4.5
0.210
0.500
0.094
0.121
DPFPK53 DSPFPK53
1.25
3.0
0.254
0.580
0.125
0.168
DPFPK54 DSPFPK54
2.5
6.0
0.254
0.580
0.125
0.168
DPFPK57 DSPFPK57
2.5
7.0
0.379
0.900
0.187
0.234
DPFPK58 DSPFPK58
5.0
14.0
0.379
0.900
0.187
0.234
DPFPK59 DSPFPK59
4.0
9.0
0.504
1.250
0.250
0.332
DPFPK60 DSPFPK60
8.0
18.0
0.504
1.250
0.250
0.332
