Niveladores Original Series tipo perno con base Delrin

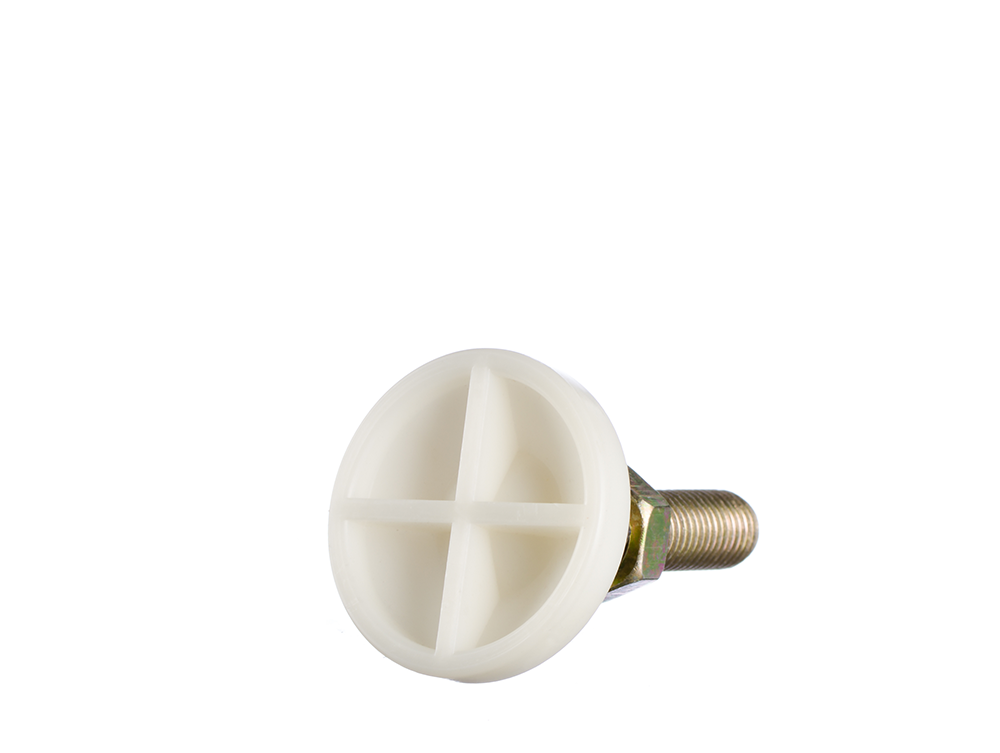

PN: NP306S
PN: NP306S

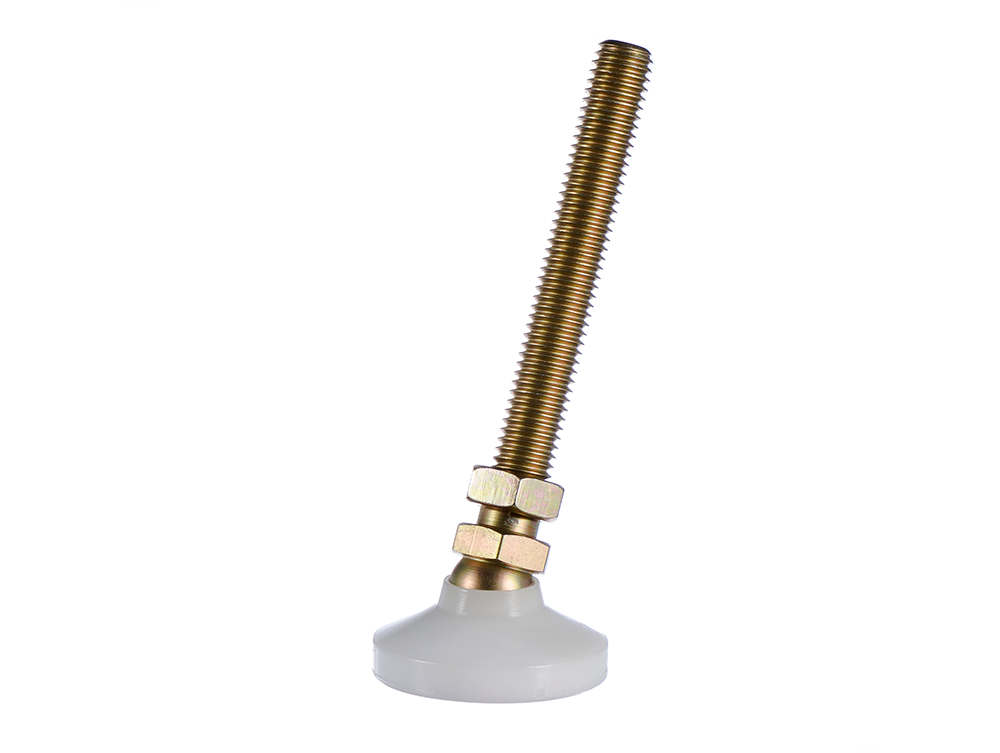

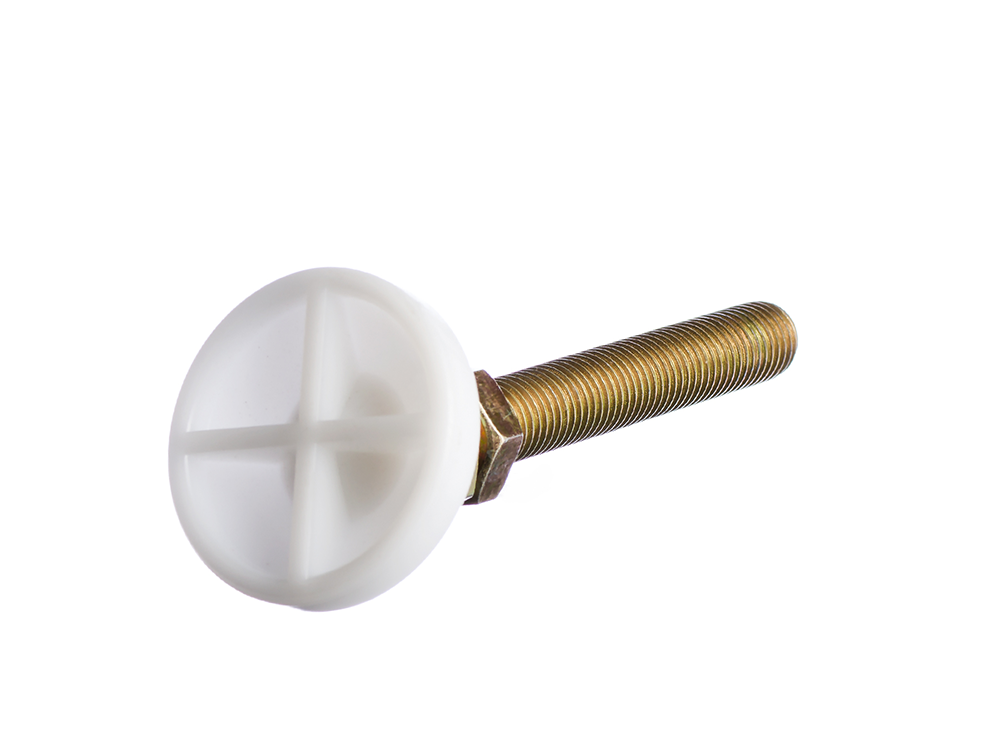

PN: NP307S Extended Length
PN: NP307S Extended Length
PN: NP307S Extended Length

Longitud estándar en pulgadas

Los niveladores Vlier Original Series con base Delrin y perno de acero cuentan con una base color blanco que protege la superficie y sus acabados. Es resistente a impactos repetitivos, Humedad, solventes y temperaturas hasta 190° F. Los niveladores Vlier Original Series con base Delrin y perno de acero inoxidable ofrecen la máxima protección contra oxido y corrosión

Características Especiales

  • Almohadilla de elastómero que evita el deslizamiento
  • Protege la superficie y sus acabados
  • Bola endurecida
  • Perno maquinado con la bola
  • Diámetro de gran tamaño
  • Gira 15° con respecto al centro
  • ANSI
  • MÉTRICO
  • conversión métrica y pulgadas:Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
    in. = mm

Stud de Acero o Acero Inoxidable

Lb/Kg Convertidor:
Enter known value and click on empty value to view results.
Lbs = Kg
Numero de parte
Carga máxima
Rosca
(in.)
(in.)
(in.)
(in.)
(in.)
Acero Acero Inoxidable
Lbs.
A
B
C
D
E
F
NP298S SSNP298S
150
10-32
3/8
17/32
3/4
7/64
1
NP300S SSNP300S
200
1/4-20
1/2
45/64
1
5/32
1-1/4
NP304S SSNP304S
300
3/8-16
5/8
7/8
1-1/4
3/16
2
NP306S SSNP306S
700
1/2-13
3/4
1-1/8
1-7/8
1/4
2
NP308S SSNP308S
1,200
5/8-11
7/8
1-1/4
2-1/2
5/16
2
NP310S SSNP310S
1,800
3/4-10
1-1/16
1-1/2
3
1/2
2
NP312S SSNP312S
2,400
1-8
1-3/8
1-7/8
4
13/32
4-1/4

Largo extendido (Stud de Acero o Acero inoxidable)

Los dispositivos de nivelación de acero de longitud extendida estilo original Stud de Vlier proporcionan un perno trabajado integralmente como parte de la bola. Son para aplicaciones que requieren espacio adicional.

Lb/Kg Convertidor:
Enter known value and click on empty value to view results.
Lbs = Kg
Numero de parte
Carga máxima
Rosca
(in.)
(in.)
(in.)
(in.)
(in.)
Acero Acero Inoxidable
Lbs.
A
B
C
D
E
F
NP299S SSNP299S
150
10-32
3/8
17/32
3/4
7/64
2
NP301S SSNP301S
200
1/4-20
1/2
45/64
1
5/32
2.5
NP305S SSNP305S
300
3/8-16
5/8
7/8
1-1/4
3/16
4
NP307S SSNP307S
700
1/2-13
3/4
1-1/8
1-7/8
1/4
4
NP309S SSNP309S
1,200
5/8-11
7/8
1-1/4
2-1/2
5/16
4
NP311S SSNP311S
1,800
3/4-10
1-1/16
1-1/2
3
1/2
4
NP313S SSNP313S
2,400
1-8
1-3/8
1-7/8
4
13/32
8

Base Delrin con perno de acero

Lb/Kg Convertidor:
Enter known value and click on empty value to view results.
Lbs = Kg
Numero de parte
Carga máxima
Rosca
(mm)
(mm)
(mm)
(mm)
(mm)
Acero
kg.
A
B
C
D
E
F
NPM10S
136
M10
17
22
32
5
51
NPM12S
318
M12
19
29
48
6
51
NPM16S
546
M16
24
32
64
8
51
NPM20S
818
M20
30
38
76
13
51
